Kabel KVVR to standardowy- wielożyłowy, giętki, miedziany kabel sterowniczy z izolacją PVC i zewnętrzną osłoną z PVC. Znajduje szerokie zastosowanie w systemach automatyki przemysłowej, obwodach monitorujących i elektrycznych panelach sterowania.
Jego oznaczenie typu jest zgodne z ustaloną chińską klasyfikacją GB/T 9330: przedrostek K oznacza kontrolę, podwójne V oznacza izolację i osłonę na bazie PVC-, a przyrostek R (w skrócie ruan) oznacza-cienkią, giętką linkę.

Wybór pomiędzy KVVR i powiązanymi wariantami

Kupując szpule o fabrycznej-długości, możesz natknąć się na blisko powiązane typy kabli, które odbiegają od standardowej konfiguracji KVVR:

KVV kontra KVVR: Podstawowy kabel sterowniczy KVV wykorzystuje sztywne przewody jednolite klasy 1 lub klasy 2, przeznaczone wyłącznie do stałych, statycznych instalacji w korytku. Wybierz KVVR, gdy aplikacja wymaga zginania, ograniczonego ruchu lub dostosowywalnego trasowania.

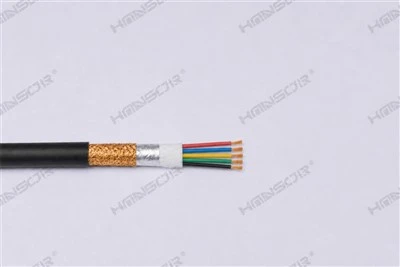

KVVR a KVVRP (ekranowany): Standardowy KVVR nie zawiera ekranowania elektromagnetycznego. W przypadku linii sygnałowych biegnących równolegle do-wysokoprądowych zasilaczy, dużych silników lub-przetwornic częstotliwości (VFD) zaleca się stosowanie KVVRP-posiadającego ekran z plecionej miedzi, który tłumi zakłócenia zakłóceń elektrycznych.

ZR-KVVR (ognioodporny-): w obszarach objętych rygorystycznymi-przepisami bezpieczeństwa przeciwpożarowego należy podać przedrostek ZR-. Oznacza to specjalnie zmodyfikowaną formułę-ognioodporną, która przestaje się palić po usunięciu źródła zapłonu.

Zalety

Wysoka elastyczność mechaniczna

Dzięki zastąpieniu sztywnego, litego przewodnika miedzianego dziesiątkami cienkich, ciasno upakowanych mikro-drutów, KVVR może wytrzymać wielokrotne zginanie w ciasnych szafach na sprzęt, prowadnicach kablowych i kanałach kablowych, nie ulegając zmęczeniu metalu ani{1}}utwardzeniu podczas pracy.

Projekt-oszczędzający miejsce

Gładka obudowa z PVC i wyjątkowa giętkość ułatwiają proste gwintowanie i prowadzenie przez zatłoczone panele sterowania, skrzynki przyłączeniowe PLC i infrastrukturę monitorowania DCS.

Szeroka Ochrona Środowiska

Strukturalny związek PVC chroni wewnętrzne przewodniki miedziane przed działaniem wilgoci, przypadkowym kontaktem z olejem, zużyciem powierzchni i typową degradacją chemiczną występującą w standardowych atmosferach przemysłowych.

Opakowanie

Gotowy produkt + opakowanie w drewnianej beczce

902915

Dane techniczne

Funkcja specyfikacji	Standardowa ocena i dane
Napięcie znamionowe (U₀/U)	450/750 V (lub 300/500 V w zależności od rozmiaru).
Skład dyrygenta	Linka-z czystej lub cynowanej miedzi klasy 5.
Izolacja i kurtka	Obie warstwy polichlorku winylu (PVC).
Zakres temperatury roboczej	Maksymalna ciągła temperatura przewodu od -15 stopni do +70 stopni.
Dostępność liczby rdzeni	Zwykle łączonych razem jest od 2 do 61 rdzeni.
Pole-przekroju	0,5 mm² do 10 mm² na pojedynczą żyłę.
Minimalny promień zgięcia	6 × zewnętrzna średnica kabla (większa lub równa 6 × OD).
