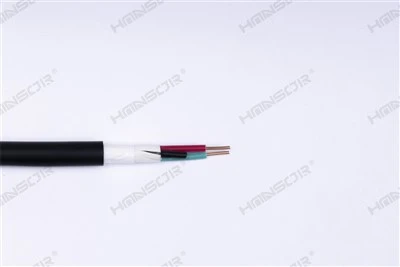

Kabel KVV ma żyłę miedzianą z izolacją PVC i zewnętrzną osłonę z PVC. Przeznaczony jest głównie do instalacji na stałe w środowiskach przemysłowych, obsługując takie zastosowania, jak systemy monitorowania, pomiary elektryczne, transmisja sygnałów i obwody ochronne. Jego napięcie znamionowe obejmuje aż do 450/750 V, a niektóre warianty obsługują również 0,6/1 kV.
Konstrukcja i specyfikacje kabli
Dyrygent
Wykonane z wyżarzonej miedzi, dostępne w konfiguracji pełnej lub skręconej
Izolacja i osłona
Materiał PVC jest stosowany zarówno do izolacji wokół każdego rdzenia, jak i ogólnego płaszcza zewnętrznego
Liczba rdzeni
Waha się od 2 do 61 rdzeni, przy czym najpopularniejsza oferta to 2 do 37
Przekrój przewodu-
Dostępne od 0,75 mm² do 6 mm², w zależności od konkretnych wymagań możliwe są większe rozmiary
Napięcie znamionowe (U₀/U)
450/750 V lub 0,6/1 kV
Aplikacja
Systemy automatyki przemysłowej i obiekty produkcyjne
Obwody sterujące w elektrowniach i podstacjach elektrycznych
Stałe instalacje wewnętrzne, w tym kanały kablowe i rury ochronne
Charakterystyka operacyjna
Maksymalna temperatura przewodu: 70 stopni przy ciągłej, długotrwałej-pracy
Temperatura otoczenia podczas instalacji: Powinna pozostać powyżej 0 stopni, chyba że zostanie zastosowane podgrzewanie wstępne
Minimalny promień zgięcia (typy nieopancerzone): Zwykle 6 × średnica zewnętrzna kabla
Opakowanie
Gotowy produkt + opakowanie w drewnianej beczce
Indeks techniczny
|
Projekt |
Indeks |
|
|
|
Ogólnytrudnopalny-PCV |
Niskodymowy i niskohalogenowy PVC |
Poliolefina-bezhalogenowa o niskiej zawartości dymu |
|
|
Indeks tlenu% |
30-32 |
31-36 |
36-40 |
|
Gęstość dymu Mniejsza lub równa |
600 |
300 |
Dym 50, brak płomienia 260 |
|
Maksymalne uwalnianie gazowodoru mg/g Mniejsze lub równe |
580 |
100 |
5 |
Main wskaźniki techniczne produktów
|
Projekt |
Indeks techniczny |
|
|||||||||||||||
|
Rezystancja DC przy 20 stopniach (MΩ.km) |
Sekcja |
0,5 mm² |
0,75 mm² |
1,0 mm² |
1,5 mm² |
2,5 mm² |
4,0 mm² |
6mm² |
10 mm² |
||||||||
|
Materiał okładzinowy |
Cyna |
Żadnej-cyny |
Cyna |
Żadnej-cyny |
Cyna |
Żadnej-cyny |
Cyna |
Żadnej-cyny |
Cyna |
Żadnej-cyny |
Cyna |
Żadnej-cyny |
Cyna |
Żadnej-cyny |
Cyna |
Żadnej-cyny |
|
|
Klasa A/B |
|
|
24.5 |
24.8 |
18.1 |
18.2 |
12.1 |
12.2 |
7.41 |
7.56 |
4.61 |
4.7 |
3.08 |
3.11 |
1.83 |
1.84 |
|
|
Klasa R |
39 |
40 |
26 |
26.7 |
19.5 |
20 |
13.3 |
13.7 |
7.98 |
8.21 |
|
|
|
|
|
|
|
|
Napięcie testowe |
3000 V/5min |
||||||||||||||||
|
Napięcie izolacji |
Zgodny z normami krajowymi |
||||||||||||||||
|
Działanie zmniejszające palność |
Zgodny z normą krajową GB/T18380-2001 |
||||||||||||||||
Wskaźniki wydajności sieciowania
|
Projekt |
Jednostka |
Indeks wydajności |
Wskaźnik wydajności |
|
Temperatura powietrza |
stopień |
200 ±3 |
GB/T 2951.21-2008 |
|
Czas ładowania warunku przetwarzania |
Min |
15 |
|
|
Naprężenia mechaniczne |
N/cm2 |
20 |
|
|
Maksymalne wydłużenie pod obciążeniem |
% |
175 |
|
|
Maksymalne trwałe wydłużenie po schłodzeniu |
% |
15 |
